引言：
IGBT的“点火电压” 在功率电子的世界里，IGBT（绝缘栅双极晶体管）堪称能量转换的核心。如果将一个强大的IGBT模块比作一台高性能发动机，那么栅极-发射极阈值电压（Gate-Emitter Threshold Voltage, VGE(th)）就是启动这台发动机所需的“点火电压”。它不是驱动IGBT全速运转的电压，而是那个精确的、使其从完全静止的“关断”状态，刚刚苏醒并开始导通微弱电流的临界点。 这个看似简单的参数，实际上是理解IGBT行为、设计可靠驱动电路、乃至确保整个电力电子系统安全运行的基石。在本文中，我们将从VGE(th)的物理本质、行业测试标准、历史演进、与近似参数的辨析，以及其在实际应用设计中的深远影响等多个维度，进行一次全面而深入的探索。 第一章：参数的本质——VGE(th)是什么？ 要真正理解一个参数，我们必须深入其定义和物理内涵。 精确定义与物理内涵 根据权威的行业文献和标准，栅极-发射极阈值电压 (VGE(th)) 的标准定义是： 在规定的集电极-发射极电压 (VCE) 和结温 (Tj) 条件下，使IGBT开始导通指定大小的集电极电流 (IC) 时，所需要的最小栅极-发射极电压 (VGE) 。 这个定义包含三个关键要素： 1.触发条件： VGE(th) 是一个栅极电压值。 2.响应结果： 导致集电极开始流过电流。 3.约束环境： 测量必须在特定的VCE、IC和结温Tj下进行。

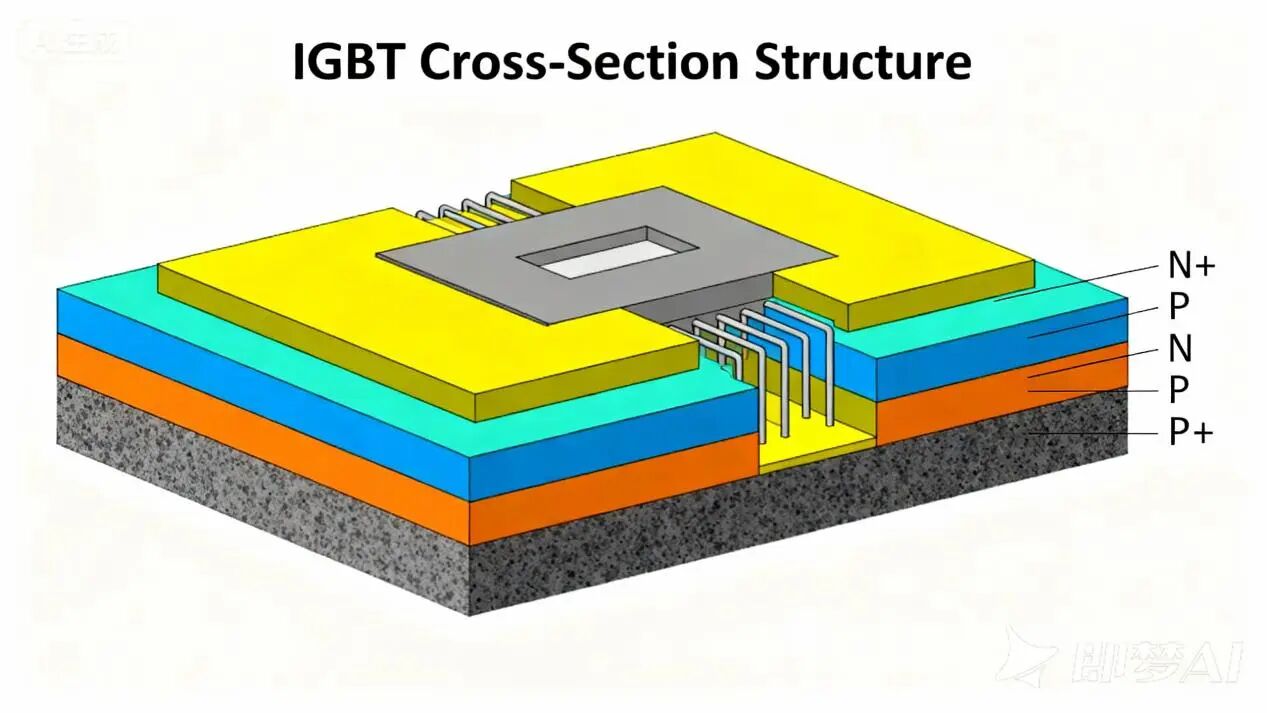

从物理层面看，IGBT的结构可以看作是一个MOSFET驱动一个BJT（双极结型晶体管）。VGE(th) 本质上是其内部MOSFET结构的阈值电压。当施加在栅极和发射极之间的电压VGE达到VGE(th)时，会在MOSFET的P型基区表面形成一个导电的“反型层”通道。这个通道一旦形成，电子便可以从发射极注入，从而触发内部的PNP型BJT开始导通，整个IGBT器件便从截止区进入了放大区，集电极电流开始流动。因此，VGE(th) 标志着IGBT从“关”到“开”的转变起点。
VGE(th) 的关键特性
VGE(th) 并非一个固定不变的数值，它受到多种因素的影响，这些特性对于应用设计至关重要。
温度敏感性：显著的负温度系数。VGE(th) 最重要的特性之一是它具有负温度系数，即随着IGBT结温的升高，VGE(th)会降低 。这意味着在高温环境下，IGBT会以一个更低的栅极电压开始导通。这个温度系数的典型值大约在 -2 mV/K 到 -4 mV/K之间。例如，一个在25°C时VGE(th)为5.5V的IGBT，当结温上升到125°C时，其VGE(th)可能会下降到5.2V左右。这个特性是电路设计中抗噪声干扰能力是关键的考量点。
器件离散性：一个范围而非定值。由于半导体制造工艺的微小差异，即使是同一型号的IGBT，其VGE(th)值也会存在一定的分布范围。因此，在器件的数据手册中，VGE(th)通常会以最小值、典型值和最大值的形式给出。例如，某个IGBT的VGE(th)可能被标注为4.0V(min), 5.5V(typ), 7.0V(max) 。设计师必须基于这个范围的最坏情况（最小值和最大值）进行电路设计。
电流依赖性：随电流轻微变化。尽管VGE(th)定义于一个极小的集电极电流下，但其数值会随着集电极电流的增加而略微上升 。从转移特性曲线上看，要获得更大的集电极电流，就需要更高的栅极驱动电压。这种依赖性在不同温度下表现会有所不同，但在常规分析中，通常关注其在标准测试电流下的值。
第二章：行业标准与测试方法——如何精确测量 VGE(th)？ 为了保证参数的一致性和可比性，全球半导体行业遵循严格的测试标准。对于IGBT，最权威的国际标准是IEC 60747-9系列 。
国际标准IEC 60747-9的规定
国际电工委员会（IEC）发布的 IEC 60747-9 标准《绝缘栅双极晶体管（IGBTs）的分立器件》中，明确规定了包括VGE(th)在内的各项参数的测量方法。在2019版的标准中，VGE(th)的测量方法位于 6.3.2章节。该标准为全球制造商和用户提供了一个统一的测试框架，但具体的测试条件（如电流、电压值）通常由制造商根据器件的额定值在数据手册中明确规定，并遵循该标准的原则。
典型测试条件与流程
基于标准和行业通用做法，VGE(th)的典型测试条件如下：
集电极电流 (IC)： 设置为一个远小于额定电流的微小值。这个值需要足够小，以确保测得的是IGBT“刚刚开始”导通时的电压。一个常见的规范是额定集电极电流的万分之一 (10⁻⁴ × IC_rated) 或者是一个固定的mA级或μA级电流，例如250µA 。
集电极-发射极电压 (VCE)： 通常施加一个固定的直流电压，例如在一些测试方法中使VCE等于VGE。
结温 (Tj)： 测试通常在室温（25°C）下进行，并在数据手册中明确标注。有时为了表征温度特性，也会在高温（如125°C、150°C或175°C）下进行测量。

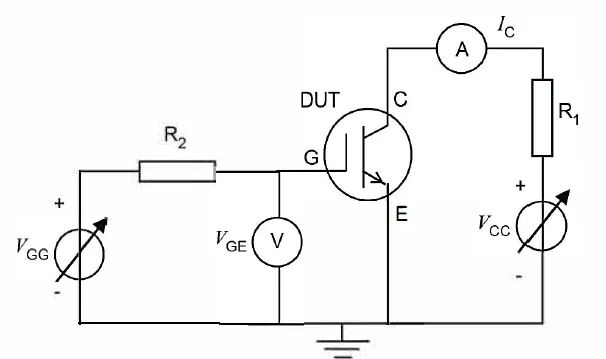

测试流程： 在集电极-发射极电压 (VCE) 和温度固定的情况下，缓慢地增加栅极-发射极电压VGE，同时精确监测集电极电流IC。当IC达到预设的值时，记录此刻的VGE值，即为VGE(th) 。这个过程需要使用高精度的参数测试仪来完成。
第三章：历史视角——VGE(th) 的演进与技术变革 自20世纪80年代初IGBT被发明以来，其技术经历了七代以上的革新 。从最初的平面穿通型（Planar, PT）结构，到非穿通型（NPT），再到如今主流的沟槽栅+场终止型（Trench, Field-Stop, FS），每一代技术的核心目标都是在降低导通损耗（VCE(sat)）和开关损耗之间取得更好的平衡。 那么，在这个过程中，VGE(th)规格发生了怎样的变化？ 有趣的是，与VCE(sat)大幅降低、开关速度显著提升的趋势不同，VGE(th)的典型值并没有发生颠覆性的、趋势性的剧烈变化。第一代IGBT和现代先进的IGBT，其VGE(th)的典型值大多维持在3V到8V这个相对稳定的区间内。 这背后的逻辑是“系统兼容性”与“性能优化”的权衡。 “不变”的系统兼容性： 功率电子系统中的栅极驱动器IC生态已经非常成熟，它们通常被设计为输出+15V的导通电压和0V或负压的关断电压。如果IGBT的VGE(th)发生剧烈变化（例如降至1V或升至10V），将导致与现有驱动生态系统不兼容，增加系统设计的复杂性和成本。因此，IGBT制造商倾向于将VGE(th)维持在一个行业习惯的、可预测的范围内。 “变”的内部性能优化： 技术演进的核心，如引入沟槽栅（Trench Gate）结构 和场终止（Field-Stop）层其主要目的是在不显著改变VGE(th)数值的前提下，通过优化芯片内部的电场分布和载流子浓度，来获得更低的导通压降和更优的开关特性。可以说，技术的进步使得IGBT在相似的“点火电压”下，能够迸发出更强劲、更高效的性能。 第四章：参数辨析——VGE(th) vs. VGE(on) vs. VGE(off) 初学者常常混淆VGE(th)、VGE(on)和VGE(off)这三个参数。它们虽然都与栅极电压相关，但意义截然不同。 VGE(th) (阈值电压): 定义： 器件的内在物理属性，标志着导通的起点。 数值： 通常为3V-8V，是一个范围。 作用： 决定了器件对栅极信号的敏感度。 比喻： 汽车发动机的点火瞬间。 VGE(on) (导通栅极电压): 定义： 由外部驱动电路提供的、用于使IGBT完全导通的工作电压。它通常指数据手册中推荐的正向驱动电压+VGE。 数值： 典型值一般为 +15V，远高于VGE(th)。 作用： 确保IGBT进入饱和区，获得尽可能低的导通压降 VCE(sat) 。 比喻： 驾驶员将油门踩到底，使发动机全功率输出。 VGE(off) (关断栅极电压): 定义： 由外部驱动电路提供的、用于确保IGBT可靠关断的工作电压。它通常指推荐的关断电压，可以是0V或一个负电压（-VGE）。 数值： 典型值为 0V、-5V 至 -15V，远低于VGE(th)。 作用： 快速抽取栅极电荷，并提供足够的电压裕量以抵抗噪声和dv/dt引起的误导通 。 比喻： 驾驶员松开油门并踩下刹车，确保车辆完全停止且不会意外溜车。 总结来说，VGE(th)是IGBT“会不会动”的门槛，而VGE(on)和VGE(off)是设计师命令它“全速跑”和“立刻停”的控制信号。 第五章：不同电压等级IGBT的VGE(th)特性 虽然VGE(th)的绝对值没有随技术代次剧烈变化，但在不同电压等级的IGBT中，其特性范围会略有不同。据统计，目前IGBT产品相关参数特性一般如下： 电压等级： 无论是600V、1200V、1700V还是3300V的硅基IGBT，其VGE(th)的典型范围大体都在4.0V至8.0V之间 。 温度系数： 负温度系数是普遍特性，数值大约在 -2 mV/K 到 -4 mV/K。 电流依赖性： 随集电极电流增加而轻微上升的规律也普遍存在。 需要强调的是，最准确的数据永远来自于特定型号的官方数据手册。设计师在选型和设计时，必须仔细查阅制造商提供的最新数据手册 。 总结 栅极-发射极阈值电压 VGE(th) 是IGBT世界中一个看似基础却极其深刻的参数。它不仅是启动IGBT的“点火电压”，更是其脾性的重要表征。 本质上，它是IGBT内部MOSFET结构的开启阈值，标志着导通的起点。 特性上，它对温度敏感（负温度系数）、存在离散性且微弱地依赖于电流。 测试上，国际标准IEC 60747-9提供了统一的测量框架。 应用上，它直接决定了驱动电压的选择、系统的噪声裕量，并深刻影响着器件的并联应用和整体可靠性。
